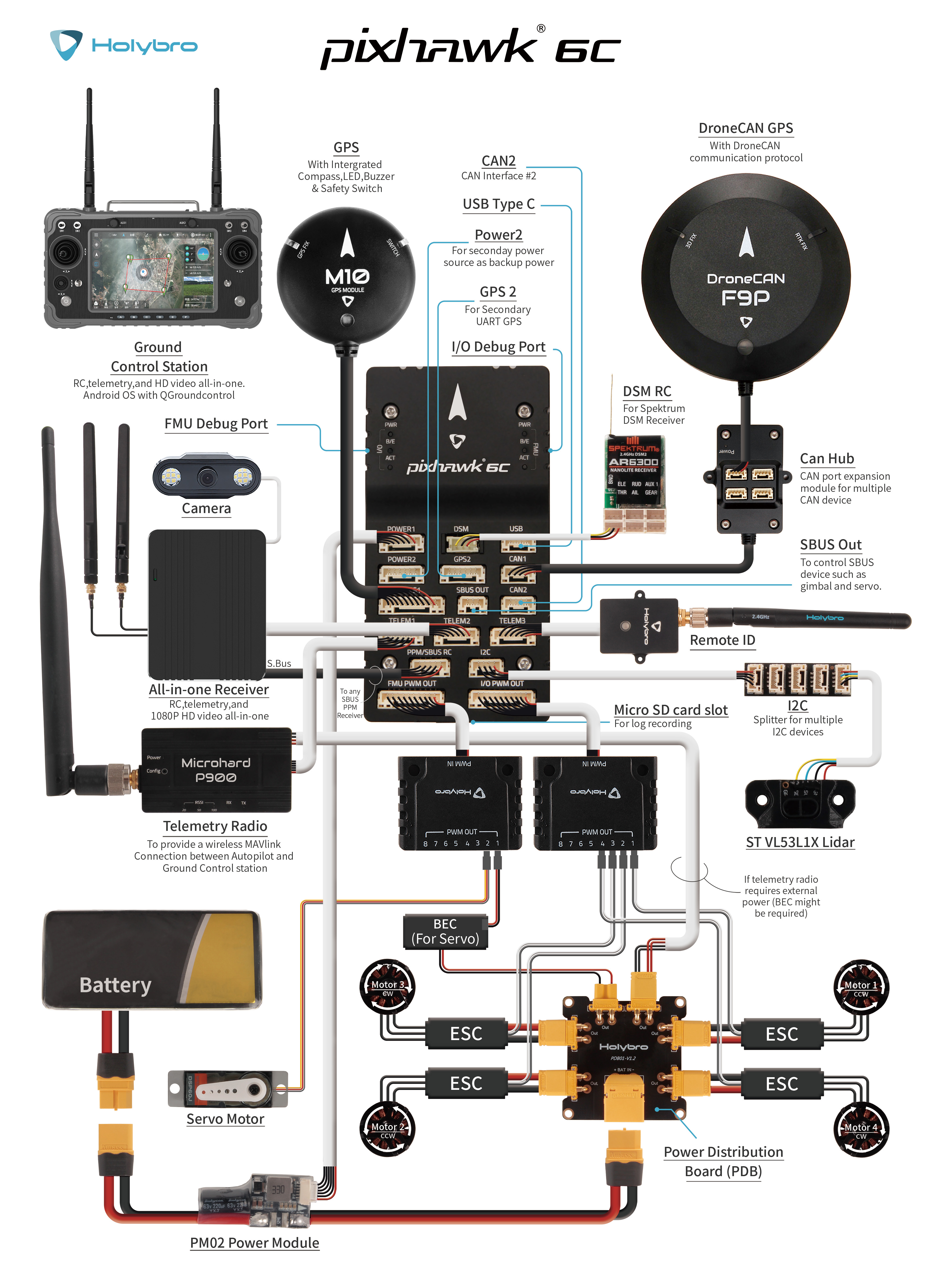

# Sample Wiring Diagram

<figure><img src="https://2367252986-files.gitbook.io/~/files/v0/b/gitbook-x-prod.appspot.com/o/spaces%2FLIgtGDAvVGkCKGOJb1bR%2Fuploads%2FvBXchgRXzI4MMvoSBEbP%2FPixhawk6C%20Sample%20Wiring%20Diagram.jpg?alt=media&#x26;token=067243d5-7a9e-4fbb-a569-56fd543f3f1e" alt=""><figcaption></figcaption></figure>
